Absorbants CEM

Notre gamme d’absorbants électromagnétiques dédiés à la CEM

Les absorbants conçus et fabriqués par Siepel répondent aux essais normalisés de compatibilité électromagnétique (CEM), tels que :

• Automobile : CISPR25, ISO 11452
• Aéronautique & spatial : RTCA/DO160x
• Industrie : CISPR/EN 14 -16 -22, IEC/EN 61000-4-3
• Défense : MIL-STD461, STANAG, AECTP 500

Tous les modèles suivants sont utilisés dans de nouvelles installations ou pour la rénovation et la mise à niveau de chambres. Notre expertise nous permet de vous proposer les absorbants associés à un design de chambre et/ou une installation.

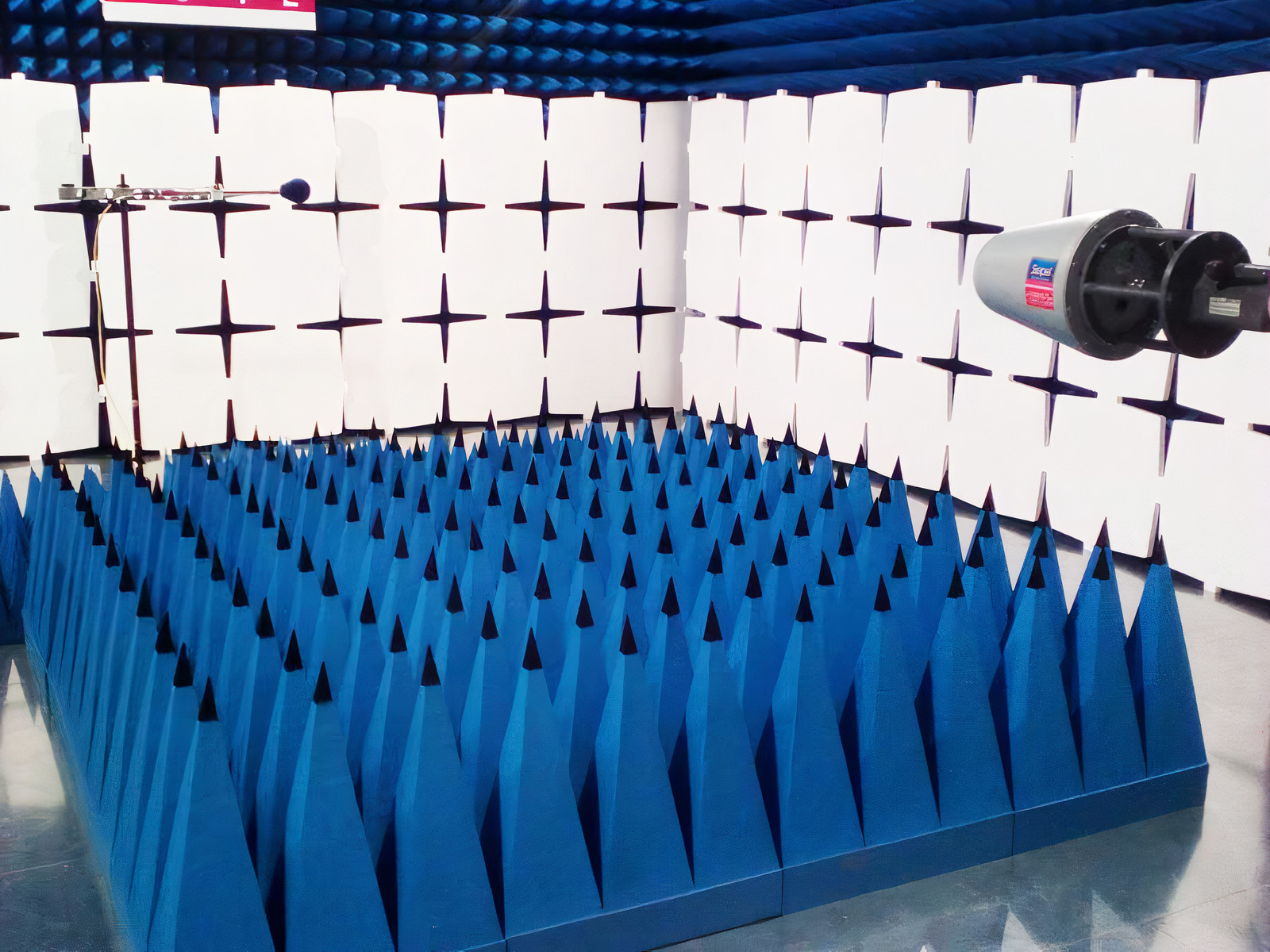

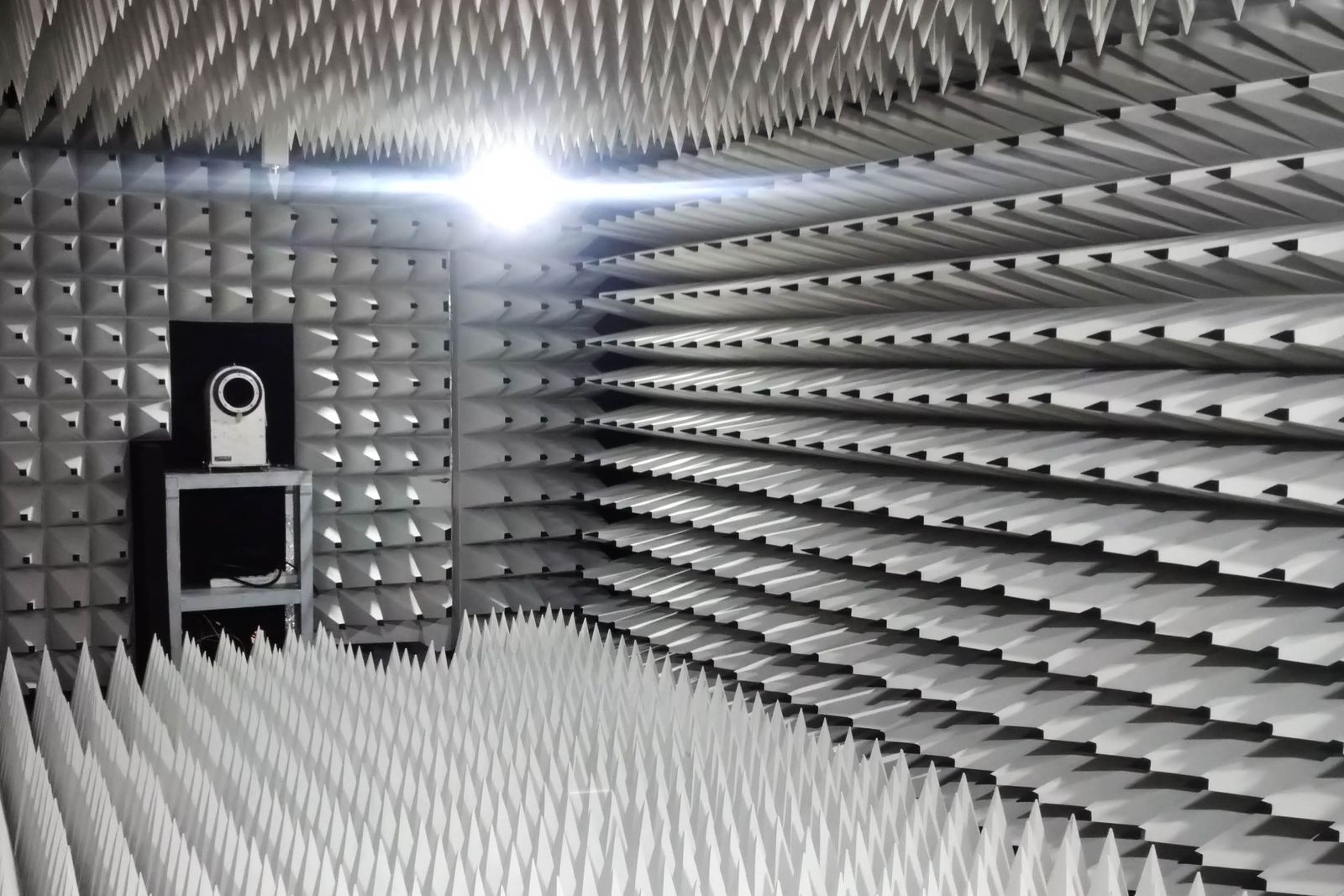

SEA-PM – Absorbants pyramidaux larges bandes

Absorbants pyramidaux utilisés pour le revêtement des chambres anéchoïques dédiées aux essais CEM des équipements commerciaux, industriels, automobiles, aéronautiques, spatiaux et de défense.

• Bande de fréquences : de 80 MHz à 40 GHz
• Tenue en puissance : 2 kW/m²
• Température maximale : + 160°C
• Dimensions : hauteur de quelques centimètres à plus d’1 mètre, base de 610×610 ou 305×305 mm, sur-mesure possible
• Usage intérieur
• Pose : de manière linéaire; collés ou sur Velcro®

Nos atouts :

• Les SEA-PM vous offrent d’excellentes propriétés physiques ;

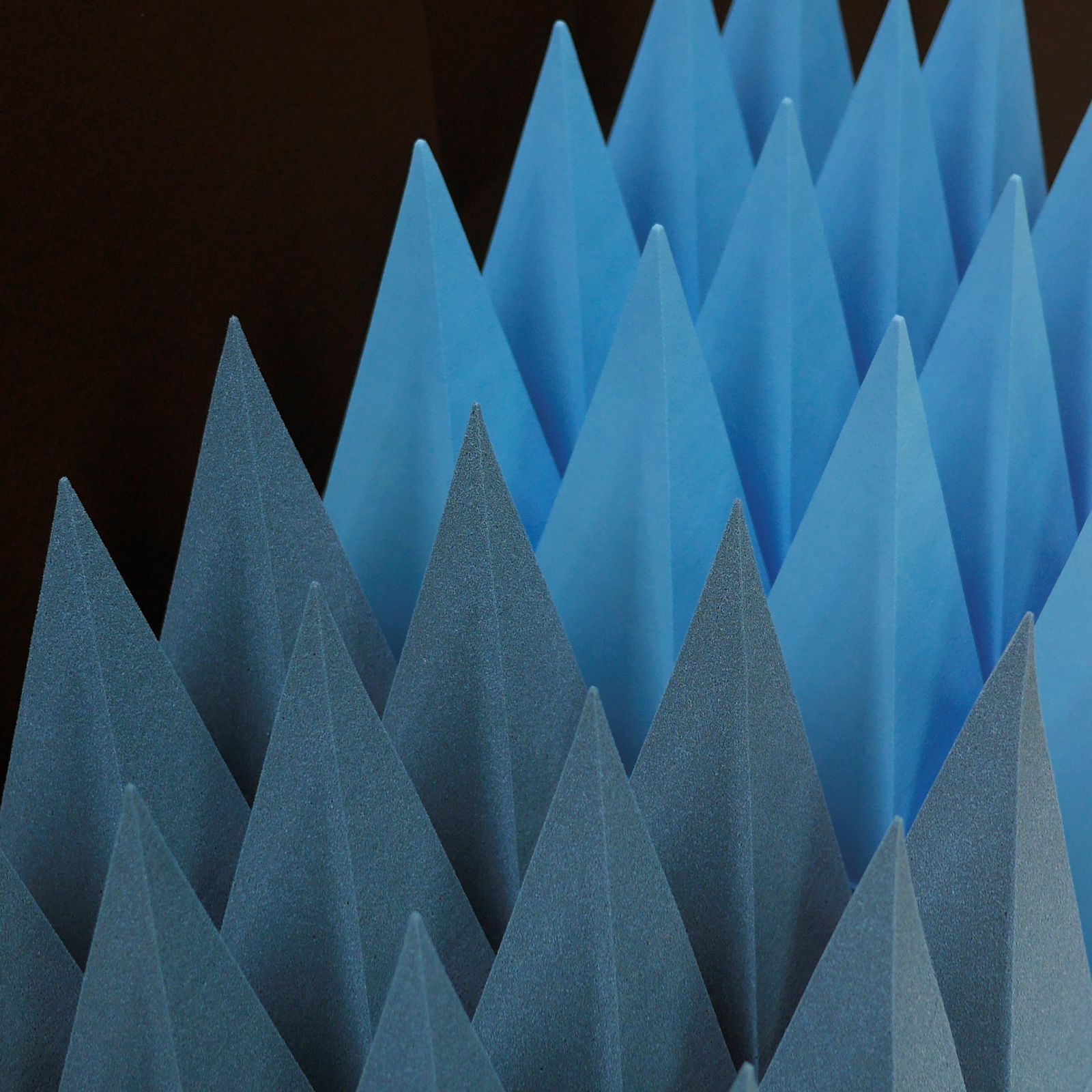

• LIV-coating disponible : offre luminosité, souplesse et un large choix de couleurs ;
• Utilisation en salle blanche : ISO class 4 selon ISO 14644-1 ;
• Conformes aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093 (test 1,2,3), DIN 4102-B2, ISO 11952-2, Euroclasse E ;
• Découpes en usine, blocs prêts à poser ;
• Design de chambres & calcul des performances globales de la chambre.

Gamme aux dimensions et performances variables selon le besoin et l’espace disponible.

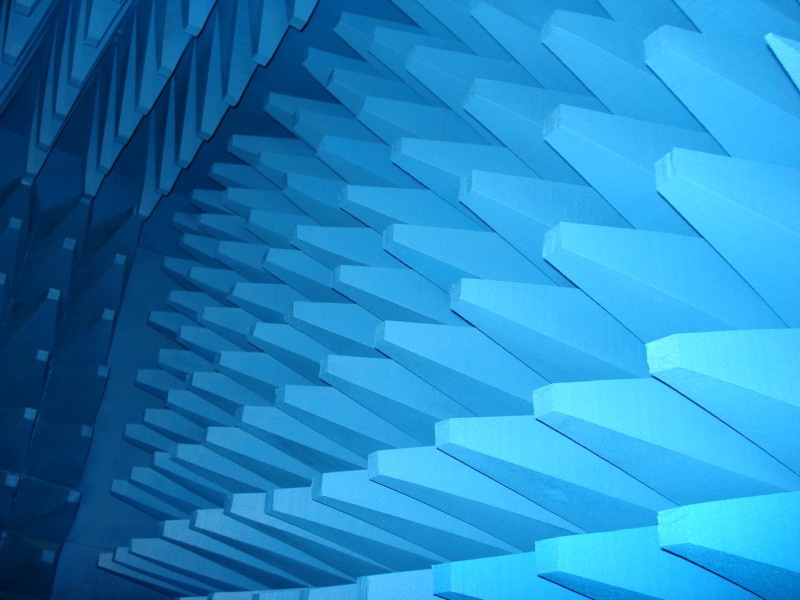

SEA-TM – Absorbants tronqués larges bandes

Absorbants SEA-PM à pointes tronquées, les SEA-TM optimisent l’espace utilisable à l’intérieur des chambres anéchoïques. Applications CEM : défense et aéronautique.

• Bande de fréquences : de 80 MHz à 40 GHz
• Tenue en puissance : 1.7 kW/m2
• Température maximale : + 160°C
• Dimensions : hauteur des pyramides de 500 mm, base de 610×610 mm
• Usage intérieur

Nos atouts :

• Les SEA-TM vous offrent d’excellentes propriétés physiques ;
• Utilisation en salle blanche : ISO class 4 selon ISO 14644-1 ;
• Conforme aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093 (test 1,2,3), DIN 4102-B2, ISO 11952-2, Euroclasse E ;
• Découpes en usine, prêts à poser ;
• Design de chambres & calcul des performances globales de la chambre.

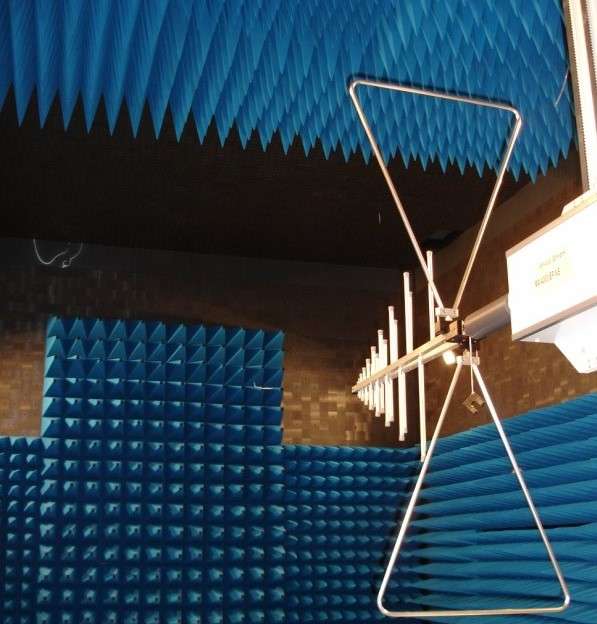

SEA-HY – Absorbants hybrides pyramidaux

Les SEA-HY sont utilisés dans les chambres anéchoïques CEM pour les essais sur des produits commerciaux et industriels (CISPR16-1-4), automobile (CISPR25), de défense (MIL-STD-461) et aéronautique (DO160). Il s’agit d’absorbants hybrides collés sur des panneaux d’absorbants ferrites qui peuvent être achetés ensemble ou séparément.

Nos SEA-HY peuvent être installés pour améliorer ou rénover les chambres ferrites existantes.

• Bande de fréquences : de 30 MHz à 40 GHz
• Tenue en puissance : 2 kW/m2
• Température maximale : + 160°C
• Dimensions : hauteur de 305 à 455 mm, base de 605×605 mm, sur-mesure possible
• Usage intérieur
• Pose : collés sur les tuiles de ferrite

Nos atouts :

• Hautes performances de réflectivité sur une large bande ;
• Utilisation en salle blanche : ISO class 4 selon ISO 14644-1 ;
• Conforme aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093 (test 1,2,3), DIN 4102-B2, ISO 11952-2, Euroclasse E ;
• Découpes en usine, prêts à poser ;
• Design de chambres & calcul des performances globales de la chambre.

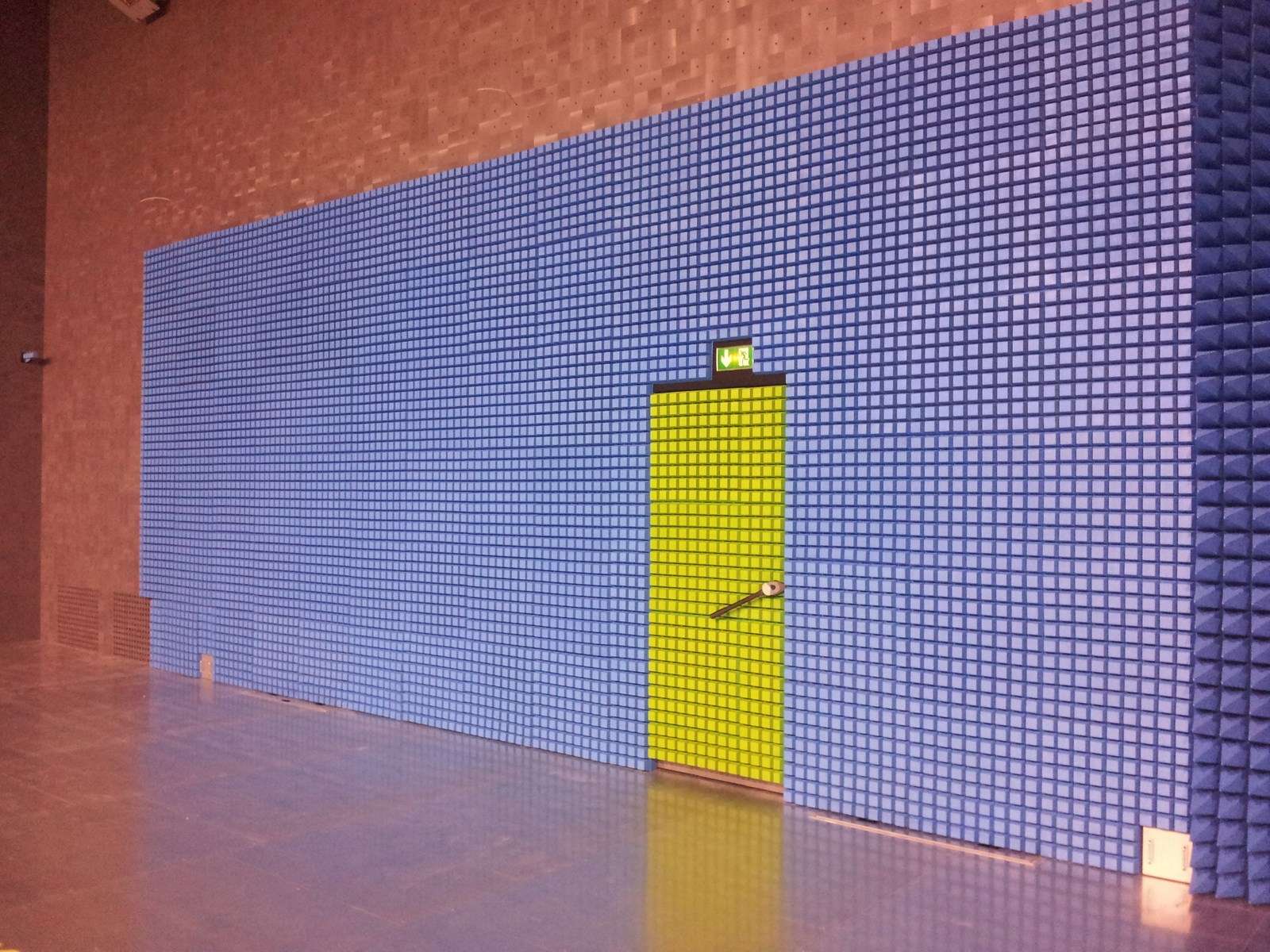

SEA-HYT – Absorbants hybrides tronqués

SEA-HY tronqués destinés à optimiser l’espace utilisable à l’intérieur des chambres anéchoïques tout en conservant les performances requises par les normes CEM industriels et de défense.

Nos SEA-HYT peuvent être installés pour améliorer ou rénover les chambres ferrites existantes.

• Bande de fréquences de 30 MHz à 40 GHz
• Tenue en puissance : 2 kW/m²
• Température maximale : + 160°C
• Dimensions : hauteur de 100 à 500 mm, base de 605×605 mm, sur-mesure possible
• Usage intérieur
• Pose : collés sur les tuiles de ferrite directement

Nos atouts :

• Performances de réflectivité sur une large bande ;
• Utilisation en salle blanche : ISO class 4 selon ISO 14644-1 ;
• Conforme aux réglementations : REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093 (test 1,2,3), DIN 4102-B2, ISO 11952-2, Euroclasse E ;
• Découpes en usine, prêts à poser ;
• Design de chambres, calcul des performances globales de la chambre.

Gamme aux dimensions et performances variables selon le besoin et l’emplacement disponible.

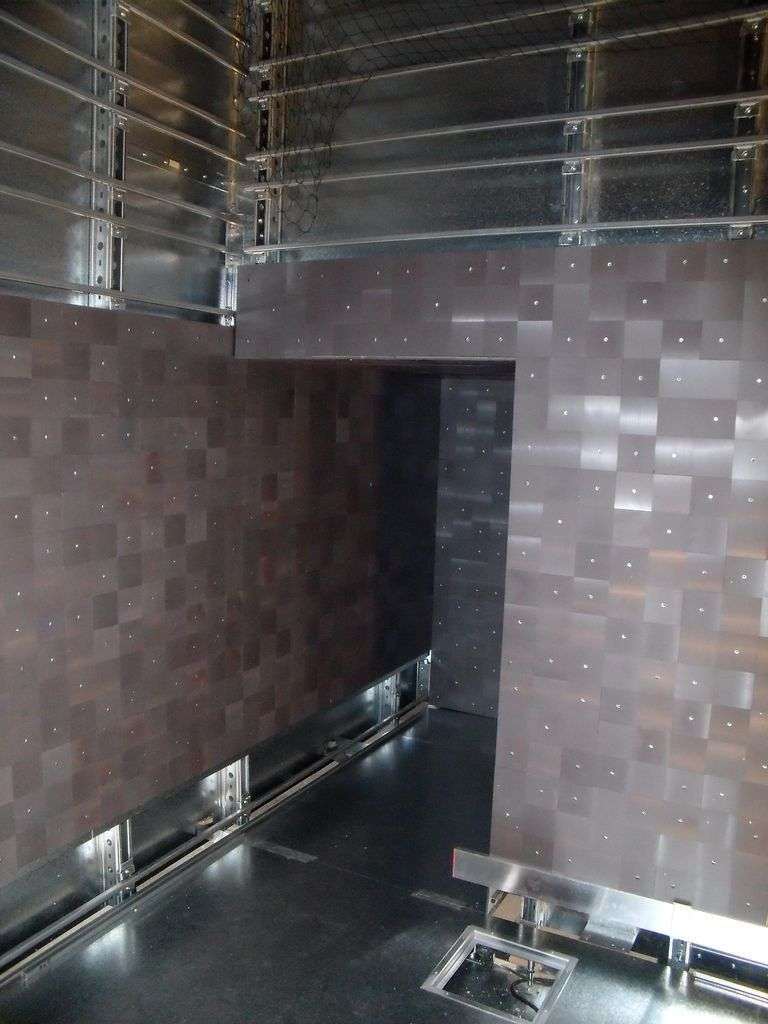

SEA-FE – Absorbants ferrite

Absorbants composés de ferrites. Les chambres revêtues de tuiles de ferrite peuvent répondre aux performances requises par les essais EMI et EMS jusqu’à 1 GHz.

Afin d’étendre les performances jusqu’à 18 GHz (ou plus), des absorbants hybrides en mousse doivent être ajoutés sur les ferrites. Nous recommandons d’utiliser les absorbants de la série SEA-HY & HYT.

• Densité : d < 5g/cm3
• Matériau incombustible
• Dimensions : de 6.7 à 8 mm d’épaisseur, tailles standards 100×100 mm et 300×300 mm
• Usage intérieur
• Pose : Système de rail intelligent composé d’entretoises horizontales et verticales fixées sur la cage de Faraday ou collés ou vissées

Nos atouts :

• Système de rail ingénieux :
  • Assure une installation et un démontage facile au client sans perte de matériel
  • Aucun perçage à effectuer dans les panneaux de blindage garantissant des performances de faradisations élevées
• Fixation fiable assurant l’absence de risque de détachement de ferrite ;
• Garantie mécanique de l’installation de 25 ans ;
• Conforme aux réglementations REACH & RoHS ;
• Découpes en usine, prêts à poser.

SEA-F – Absorbants plats

Absorbants plats destinés aux angles des chambres entièrement anéchoïques et semi-anéchoïques.

• Bande de fréquences : de 200 MHz à 40 GHz
• Tenue en puissance : 1.6 kW/m²
• Température maximale : + 160°C
• Dimensions : hauteur de 20 à 200 mm d’épaisseur, taille standard 610 x 1220 mm, sur-mesure possible
• Usage intérieur
• Pose : collés ou Velcro®

Nos atouts :

• Les SEA-F vous offrent d’excellentes propriétés et bénéfices ;
• LIV-coating disponible : apporte luminosité, souplesse et un large choix de couleurs ;
• Utilisation en salle blanche : classe 4 selon ISO 14644-1 disponible ;
• Conformes aux réglementations REACH & RoHS ;
• Conformité aux normes de tests au feu : NRL 8093 (test 1,2,3), DIN 4102-B2, ISO 11952-2, Euroclasse E ;
• Découpes en usine, prêts à poser.

Gamme aux dimensions et performances variables selon le besoin et l’emplacement disponible.
